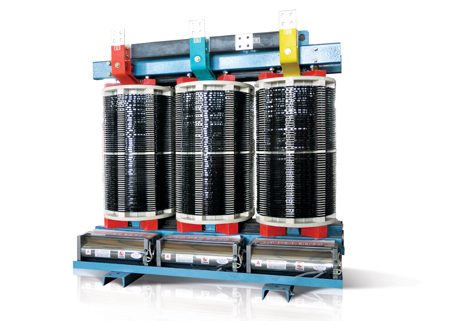

SG(B)系列非包封H級干式電力變壓器產品介紹
    SGB10系列非包封H級干式變壓器采用不同的工藝，使產品達到防火防水及符合環境保護的要求。它是配電系統的理想產品，被應用在地鐵、船舶、礦山、化工、電力企業及人員密集的建筑群等對安全防火有要求的場合。




    SGB10系列非包封H級干式電力變壓器技術數據表

SG(B)系列非包封H級干式電力變壓器性能特點
1.散熱條件好，過負荷能力強，在120%長期過負荷、IP45條件下無強迫風冷，可長期滿負荷運行。
2.安全及阻燃性能，在800℃高溫長時燃燒下無煙霧產生。
3.抗熱擊能力(可以在-50℃下加滿負荷)。
4.防水密封性，良好的增水性、防潮性。
5.線圈結構和強場計算。
6.損耗低，與SC9系列干式變壓器相比空載損耗平均下降10%，負載損耗下降5%。
7.壽命期后可輕易將絕緣材料和銅線分離回收利用，不污染環境。

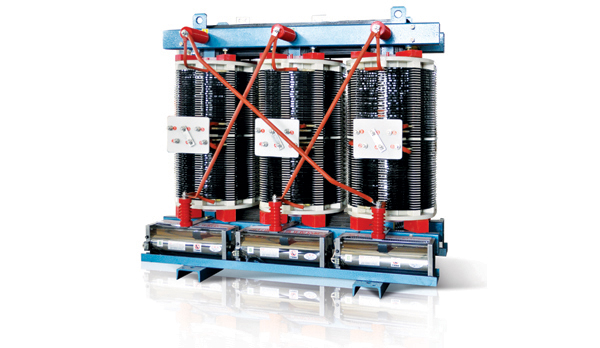

SG(B)系列非包封H級干式電力變壓器結構特點
1.瓷絕緣結構，采用絕緣筒和高頻陶瓷墊塊，不變形。
2.高、低線圈先用NOMEX絕緣材料，并經VIP真空加壓設備多次浸漬配方的H級絕緣，多次烘焙以后，并高溫固化。高壓線圈采用機械強度高，散熱條件好的連續式結構。
3.鐵芯采用高導磁性能硅鋼片疊裝而成，步進式45°全斜結構，繞組與鐵芯采用彈性固定裝置，使變壓器具有較低的空載損耗和噪音。鐵芯表面經工藝處理。鐵芯由拉螺桿適度夾緊、上、下夾件由拉板連接并與底座，繞組固定為一體，繞組通過彈性墊塊固定，緩沖結構可減少繞組的震動強度和減少噪音。
4.引出線端子固定在繞組上部，分接頭在繞組中部，低壓線端子為板式導電排，并采用冷壓焊。
